Видеонаблюдение на сельской усадьбе

0

Автор: valera fedorov | Рубрика: Охрана и видеонаблюдение | 19-12-2012

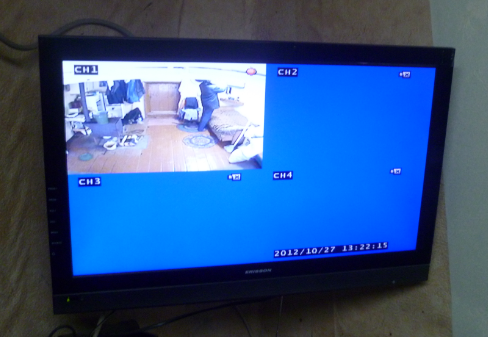

videonabludenieСистема видеонаблюдения на сельской усадьбе — еще один способ повысить безопасность и защитить свой дом от непрошенных гостей. По крайней мере, не все мародеры рискнут лезть туда, где установлены видеокамеры, а если и рискнут, то видеозапись поможет найти преступников.

Система видеонаблюдения для загородного дома

В простом, классическом виде система видеонаблюдения представляет из себя видеорегистратор и одну или несколько видеокамер, соединенных специальным кабелем. Для просмотра полученного изображения надо подключить к видеорегистратору компьютерный монитор или телевизор с VGA-входом. На экране монитора или телевизора также выводится меню настройки видеорегистратора.

Видеорегистраторы различаются максимальным количеством подключаемых камер (4 или 8) и дополнительными функциями и возможностями.

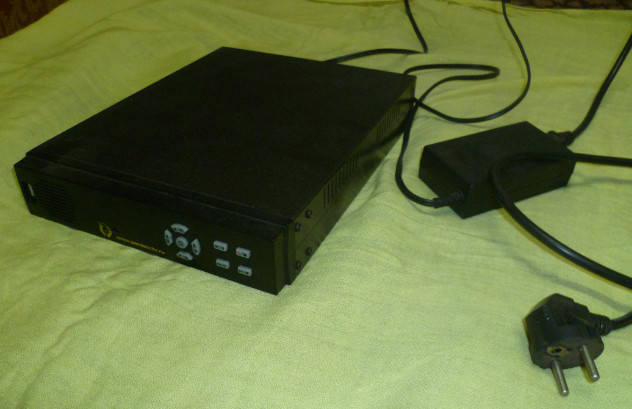

видеорегистратор на 4 камеры

Видеорегистратор на 4 камеры

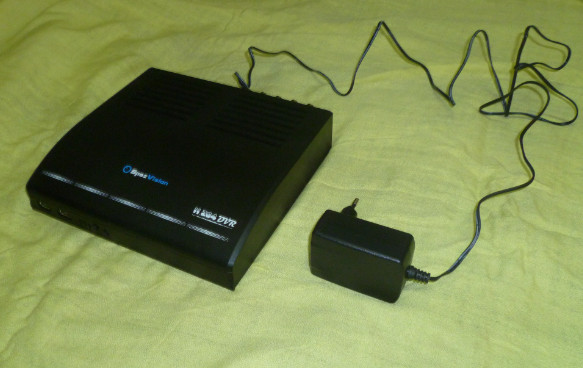

видеорегистратор на 8 камер

Видеорегистратор на 8 камер

Видеокамеры бывают черно-белые, цветные, а также они различаются по качеству изображения. По исполнению камеры делятся на уличные и комнатные. Уличные камеры снабжены защитным кожухом с электроподогревом. Камеры, снабженные светодиодной ИК-подсветкой, могут работать в темноте.

Видеокамеры снабжены датчиком движения. Можно настроить включение записи с камеры только если в поле зрения камеры происходит движение.

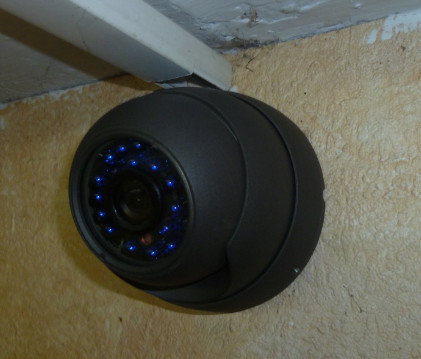

видеокамера

Видеокамера

Видеокамеры, если их несколько, питаются от отдельного блока питания.

Запись изображения производится на обычный компьютерный жесткий диск (винчестер). Объем памяти от 500 Гб до 1 Терабайта. Диск 500 Гигабайт будет заполнен при постоянной работе 4 камер примерно через 16 суток. Затем начинается перезапись диска сначала. Жесткий диск устанавливается в видеорегистратор. Это можно сделать самостоятельно или непосредственно в магазине.

Специальный комбинированный кабель для подключения видеокамеры подразделяется на уличный и для помещений. Он состоит из экранированного (коаксиального) кабеля для передачи сигнала с видеокамеры и двух разноцветных жил для подключения питания камеры и подогрева. Не забудьте приобрести специальные разъемы для присоединения кабеля к видеорегистратору и камерам.

Для подключения видеорегистратора к телевизору или монитору нужен VGA-кабель нужной длины. Его можно найти в компьютерных магазинах.

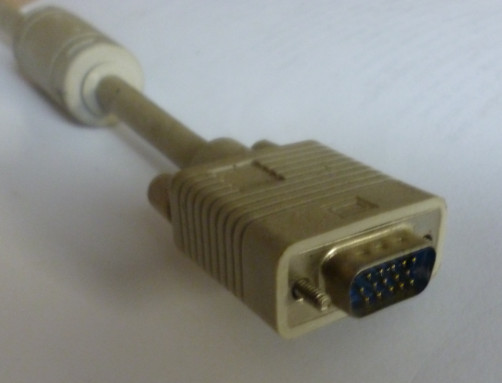

кабель vga

Большинство современных телевизоров имеют специальное гнездо VGA IN. К нему подключается кабель VGA идущий от видеорегистратора.

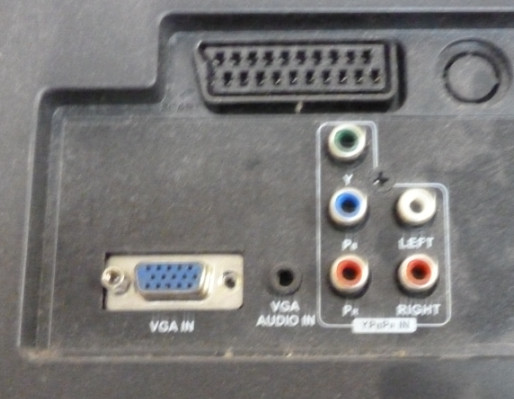

разъем vga in

Монтаж системы видеонаблюдения в загородном доме

Сначала выберем место для установки видеорегистратора. Он не должен быть на виду, но и располагать его в месте, где затруднено охлаждение тоже не стоит. Надо учесть, что современные видеорегистраторы управляются дистанционными пультами (как у телевизора) и компьютерными радио- мышками. Значит, передняя панель с ик-датчиком и USB-разъемом должна быть видна и доступна. Кроме того, меню настройки вы должны видеть на экране телевизора или монитора. Вот такая хитрая задачка получается!

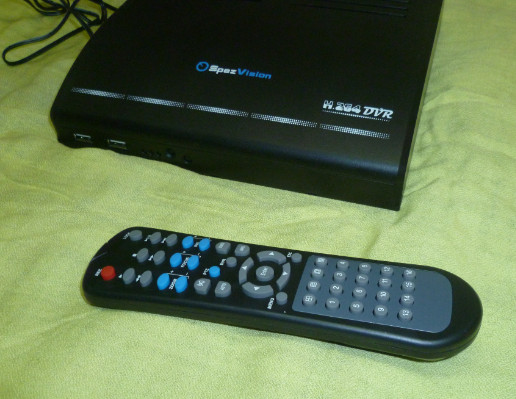

пульт видеорегистратора

Пульт настройки и управления видеорегистратором

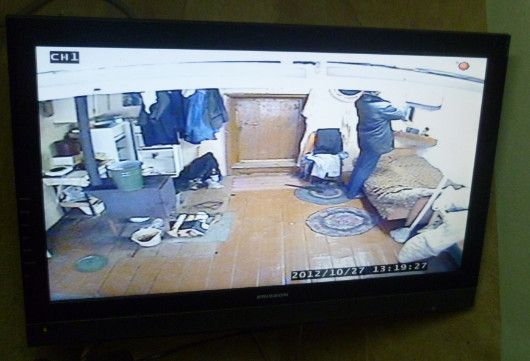

картинка с видеокамеры

Картинка с видеокамеры

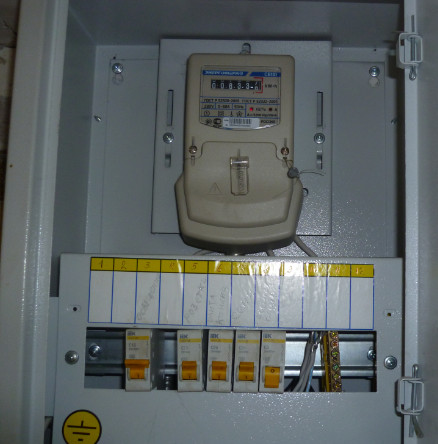

Нужно предусмотреть круглосуточное подключение видеорегистратора к электросети. Лучше, если для этого будет предусмотрен отдельный автомат в электрощите. Тогда вы сможете отключать остальное электроснабжение своего дома, если будете долго отсутствовать. Автомат подойдет не более чем на 3 ампера, потребление маленькое. К этому же автомату у меня подключена система автономной сигнализации.

отдельный автомат

Отдельный автомат

Устанавливаем видеорегистратор и блок питания видеокамер. Теперь надо правильно установить видеокамеры. В комнате надо выбрать такую точку, чтобы в поле зрения видеокамеры попало максимальное пространство. Неплохо взять под наблюдение входную дверь, уличную калитку. В этом случае вы сможете посмотреть, кто подошел к дверям и нажал звонок.

На усадьбе можно взять под наблюдение различные объекты: баня, теплица, гараж, ягодник, фруктовый сад. В этом случае установленные камеры и подведенный к ним кабель не должны быть легкодоступны.

К установленному видеорегистратору прокладываем VGA-кабель от телевизора и кабели от установленных видеокамер. При небольших расстояниях (10-15 метров) это можно сделать совместно с электропроводкой, в том же кабель-канале.

К видеорегистратору коаксиальный кабель подключается с помощью разборных BNC-разъемов. Правильный монтаж разъема вам покажут в магазине. Подключение VGA-кабеля не вызывает затруднений.

Внимание! При подключении питания видеокамер обязательно соблюдайте полярность!

подключение кабеля

Разъемы для подключения

После всех подключений можно запускать и настраивать систему. Сразу признаюсь, что интерфейс настройки нетривиален. Проще говоря, не сразу разобрался, где и чего в меню находится и как включить то, что нужно, и отключить то, что не требуется. Однако порывшись в инструкции и потыкав кнопки добился своего.

Основные ошибки при установке системы видеонаблюдения

Не рекомендуется устанавливать видеокамеру на расстоянии более 100 метров от видеорегистратора. Помехи и наводки значительно снизят качество изображения, а во время грозы наведенный заряд может вывести из строя выходной каскад видеокамеры.

Не прокладывайте кабель системы видеонаблюдения рядом с трехфазными кабелями питающими значительную нагрузку: электрокотел, мощный электродвигатель, электросварка.

Не используйте для питания видеокамер бытовые сетевые адаптеры. Не экономьте, купите специализированный импульсный источник питания.
